深圳碧源達科技有限公司-專注電磁加熱10年,因?yàn)閷Ｗ⑺詫I(yè),掌握電磁加熱核心技術,是國內最早從事工業電磁加熱研發,生產與應用的企業之一,專業的研發團隊打造出2.5KW-100KW全系列電磁加熱機芯,產品質量穩定,具有精確控制、穩定耐用、節能高效  。每一個安裝電磁加熱器的步驟都極為重要，都要認真對待。電磁加熱機芯的生產工序比較繁瑣，需要專業人士進行操作，如非專業人士，請認真閱讀下圖：

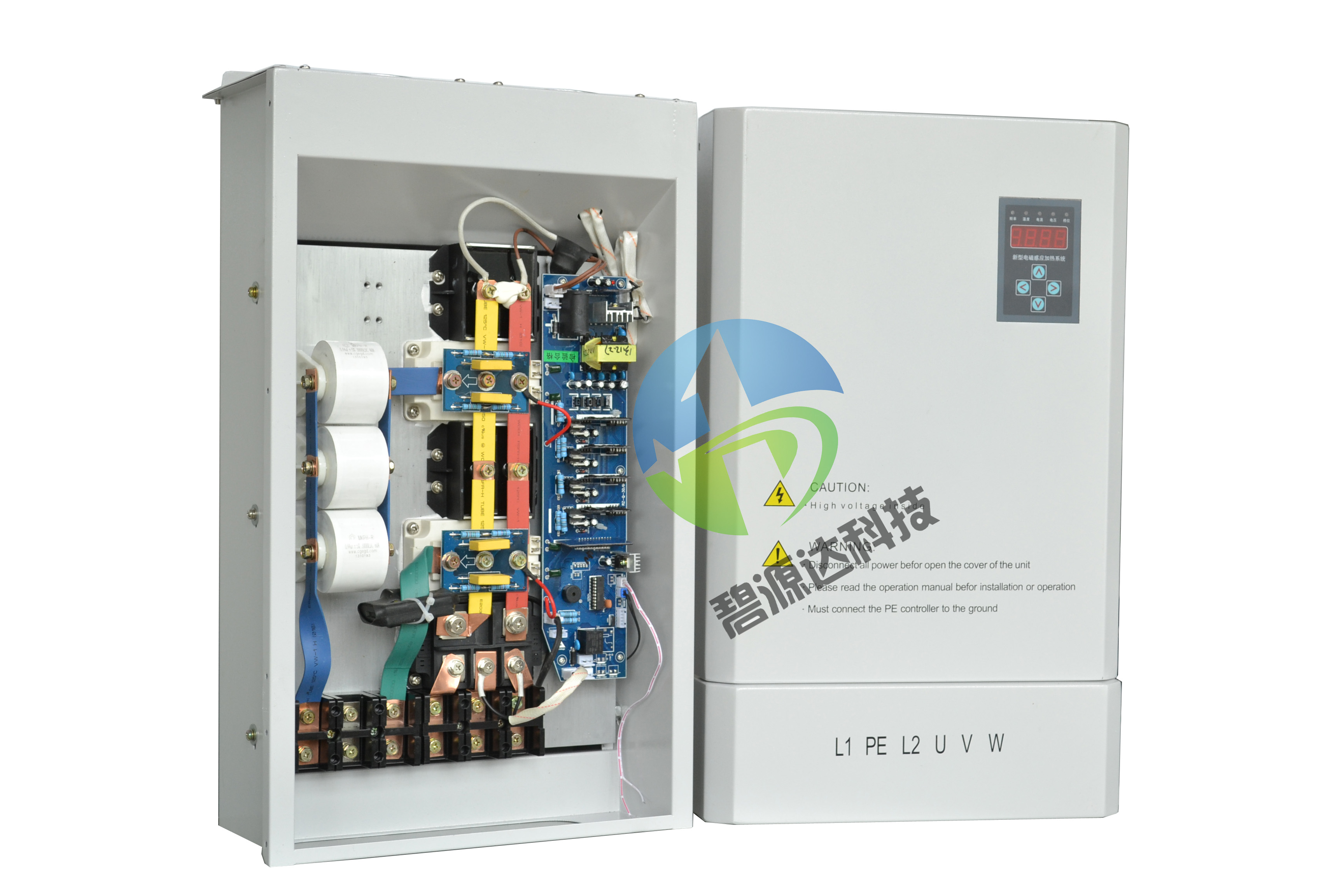

     電磁加熱器機芯接線說明：

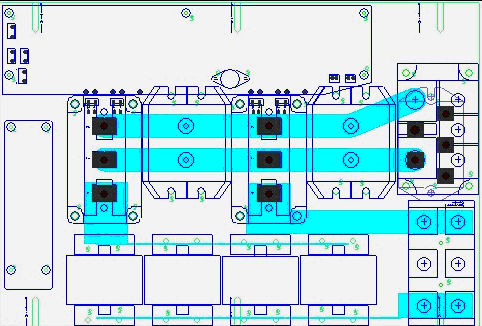

1，  先打開機芯上蓋，可以如上圖所示的結構，380VAC三相電源輸入端直接接入三相整流橋的三個端子，沒有順序，有的款式接有端子排的，三相電源可以接到端子排上；

2，  把線圈線兩頭接好銅鼻，再接入上圖所示的線圈端子上，不分極性；

3，  機箱右邊的小孔有從控制板接出來2Pin的排線，為開關輸入信號，可接控制開關或溫控開關，用于控制機器的啟停。

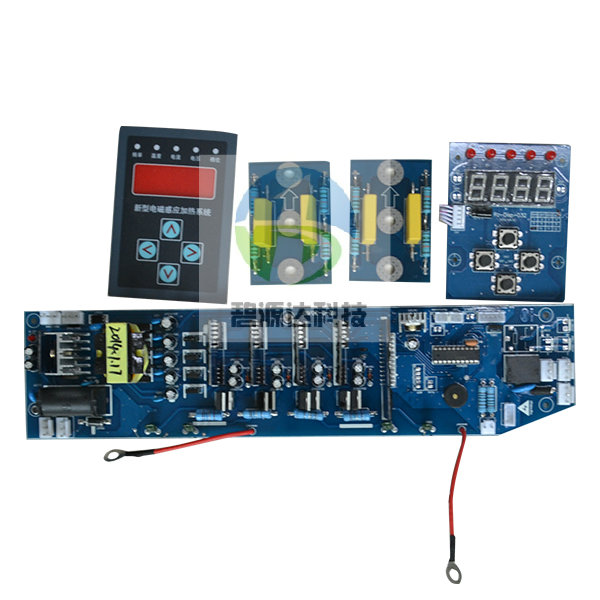

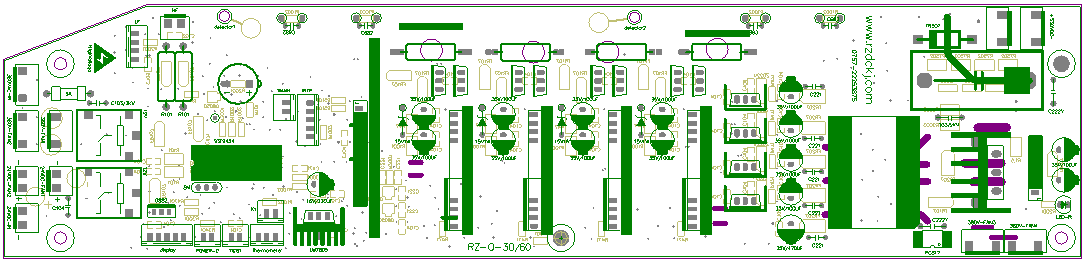

1.1 全橋電磁加熱控制板結構圖

接口說明：

1、控制板電源輸入端：這個端口接入從整流橋整流后的直流電壓，約530V，有極性（有標示），正負極不要接反。

2、霍爾（可選）/高頻互感器接入端：如果精確測量電流和恒流功能，則需要接入左邊霍爾電流傳感器（4Pin）；右邊的2Pin接入高頻互感器。注意腳位一定不能接錯。

3、模塊驅動端及保護端子：接入模塊的驅動引腳，有極性，保護端子接到530V電源正極；

4、風扇電源接入口：交流風扇的電源輸入端，包括交流380V和直流24V，二選一；

5、風扇口：  接380VAC風扇和24VDC風扇，二選一；

6、數碼顯示接口：接數碼管5PIN插頭；

7、調功變阻器（可選）：接可調電阻，通過調節可調電阻來調節功率；

8、模塊散熱片溫度傳感器：接散熱片溫度傳感器插頭，沒有極性；

9、線盤溫度傳感器：接測線盤溫度的傳感器插頭，沒有極性；

10、  溫控開關接口：接溫控開關插頭，也可接普通開關，用于手動啟動和關閉，上下兩個插口串聯，若只使用一個開關，則可以短路掉其中一個。注：3PIN的插口只使用1,2腳。

11、 K型熱電偶和紅外探頭接口：對于恒溫型機芯，紅外探頭和熱電偶接口由板內直接焊接并引出去。

除了電磁加熱器機芯的接線說明外，還需了解電磁加熱器顯示模式的選擇。碧源達科技將免費為您培訓。購買電磁加熱器就選碧源達科技。免費保修一年，保用5年，質量和售后雙重保障使用更放心。詳細咨詢熱線：4008-498-998，13556878084李經理。
