深圳市碧源達科技專注電磁感應加熱器十年，豐富的電磁加熱應用經驗，我們不僅是電磁加熱器生產廠家，還一直在傳播電磁感應加熱器知識，大家都知道在電磁加熱器中除了技術含量高的電磁加熱板以外，我們還需要選好模塊IGBT,像碧源達電磁加熱模塊一直采用的是德國進口英飛凌牌！選好進口級原材料以外，我們還得確保證它安全可靠性的工性！那么今天我們來講解下電磁感應加熱器模塊過熱保護原理，如何保障IGBT模塊安全可靠地工作？

   一般情況下電磁感應加熱器IGBT的電流較大，開關頻率較高，導致IGBT器件的損耗也比較大，如果熱量不能及時散掉，器件的結溫Tj將超過Tjmax，IGBT可能損壞。IGBT過熱的原因可能是驅動波形不好、電流過大或開關頻率太高，也可能是散熱狀況不良。IGBT過熱保護是利用溫度傳感器檢測IGBT的散熱器溫度，當超過允許溫度時使主電路停止工作。IGBT功耗包括穩態功耗和動態功耗，其中動態功耗又包括開通功耗和關斷功耗。在進行熱設計時，不僅要保證其在正常工作時能夠充分散熱，而且還要保證其在發生短路或過載時，IGBT的結溫也不超Tjmax。在電路熱設計中由于受設備的體積和重量等的限制以及出于性價比的考慮，散熱系統也不可能無限制地擴大。為此，可在靠近IGBT處加裝一溫度檢測元件，實時檢測IGBT的工作溫度。當檢測的溫度超過溫度設定值時，由控制單元切斷IGBT的輸入，保證IGBT的安全。在IGBT往散熱器上安裝時應注意以下事項：
1）由于熱阻隨IGBT安裝位置的不同而不同，因此，若在散熱器上僅安裝一個IGBT，則應將其安裝在正中間，以便使熱阻最小；當要安裝幾個IGBT時，應根據每個IGBT的發熱情況留出相應的空間。
2）使用帶紋路的散熱器時，應將IGBT較寬的方向順著散熱器的紋路，以減少散熱器的變形。
3）散熱器安裝表面的光潔度應小于或等于10um，如果散熱器的表面不平，將大大增加散熱器與器件的接觸熱阻，甚至在IGBT的管芯和管殼之間的襯底上產生很大的張力，損壞IGBT的絕緣層。
4）為了減少接觸熱阻，最好在散熱器與IGBT模塊間涂抹導熱硅脂。在應用IGBT時應根據實際情況采取相應的保護措施。只有在過壓、過流、過熱等幾個方面都采取有效的保護措施，在實際應用中才能夠取得良好的效果，保證IGBT安全可靠地工作。

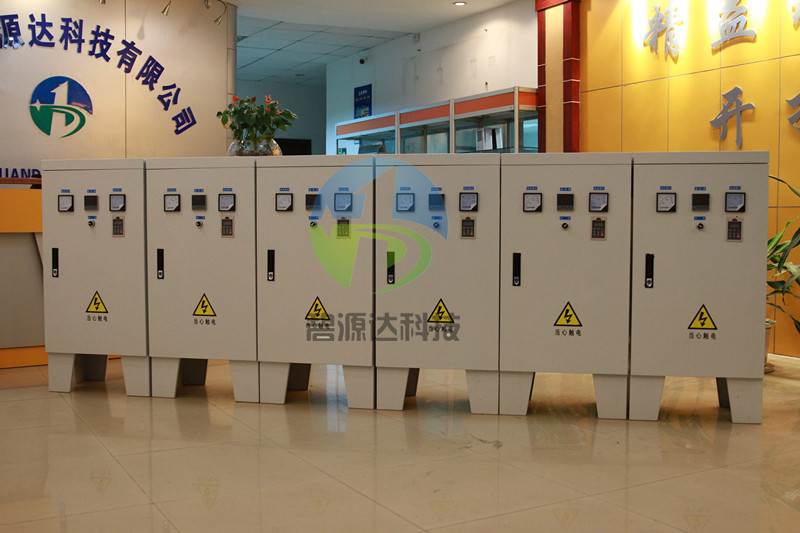

深圳市碧源達科技專業電磁加熱器行業十年，生產電磁感應加熱器主板單臺規格大小從2KW-120KW，產品穩定性第一，并可實現多功能定制如PID控制，連接電腦遠程控制，0-5v/4-20ma/485通訊接口等功能定制、控制主機的外觀，線圈的尺寸以及外形均可定制。只要客戶的應用場合上有需要。我們就可以為您實現。詳細咨詢：4008-498-998或13715372884何小姐。
